Automatisiertes 4-Wege-Paletten-Shuttle-System
S-MATIC cube
Die Herausforderungen im modernen Lagerbetrieb sind vielfältig: Begrenzte Flächen müssen immer effizienter genutzt werden, um die steigende Zahl an Waren unterzubringen. Zudem wachsen die Anforderungen an Durchsatz und Flexibilität, um schnell auf Bestellungen und Marktveränderungen reagieren zu können. Gleichzeitig wird es aufgrund des Fachkräftemangels immer schwieriger, qualifiziertes Personal für die Lagerlogistik zu finden. Daher setzen immer mehr Unternehmen auf automatisierte Lagersysteme.
Eine besonders platzsparende und effiziente Lösung für diese Herausforderungen bietet der S-MATIC cube von Linde Material Handling. Das automatisierte 4-Wege-Paletten-Shuttle-System besteht aus einem Regalsystem und mehreren Shuttles, die sich in vier Richtungen bewegen können und die Ware vollautomatisch ein- und auslagern. Die Shuttles heben Euro- und Industriepaletten mit bis zu 1,5 Tonnen Gewicht und erreichen eine Umschlagleistung bis zu 100 Paletten pro Stunde. Die Kombination aus hoher Lagerdichte und schnellem Palettentransport sorgt für eine ideale Umschlagleistung auf kleiner Fläche.
Höchste Lagerleistung auf kleiner Fläche
Dank des kompakten Shuttle-Designs mit niedriger Bauhöhe, können die Shuttles unter den Paletten hindurchfahren. Im Vergleich zu klassischen Regalbediengeräten wird die Ware in Kanalgassen statt auf individuellen Stellplätzen eingelagert. Das reduziert den Zwischenraum zwischen den Paletten auf ein Minimum – so wird jeder Millimeter optimal genutzt.
Vollautomatische Ein- und Auslagerung
- Manuelle oder automatisierte Fahrzeuge legen die einzulagernden Waren auf den Förderbändern des S-MATIC cube ab.
- Über Förderbänder und Aufzüge gelangt die Ware auf die von der Steuerungssoftware bestimmte Ebene.
- Dort werden die Waren von einem 4-Wege-Shuttle aufgenommen und über die Hauptfahrgassen zu ihrem Lagerplatz in einem der Lagerkanäle gebracht.
Vorteile im Überblick
Kompakte Leistung: Bestechend effizient
Der S-MATIC cube ermöglicht maximale Raumnutzung auf gegebener Grundfläche. Das System besteht aus Regalen, einem Palettenfördersystem, Aufzügen, Shuttles mit 4-Wege-Antrieb und einer hochentwickelten Steuerungssoftware. Gemeinsam mit den Förderbändern der Anlage sorgen die Shuttles für eine vollautomatische Ein- und Auslagerung der Waren.

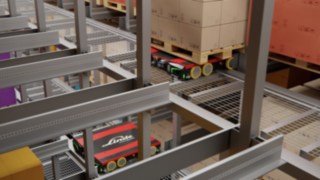

Dabei ermittelt die Steuerungssoftware für jedes Shuttle die effizienteste Route. Die Software optimiert die Fahrwege eigenständig, kategorisiert die eingelagerten Waren nach Wichtigkeit oder sortiert sie zu passenden Produktgruppen. Die Orientierung im Regal übernehmen Sensoren am Shuttle, die am Regalsystem angebrachte QR-Codes auslesen. Angetrieben werden die Shuttles durch einen leistungsstarken Lithium-Ionen-Akku, der lange Einsatzzeiten und kurze Ladezyklen ermöglicht. Bei Bedarf suchen die Shuttles selbstständig eine Ladestation innerhalb der Anlage auf und stellen damit den unterbrechungsfreien 24/7-Betrieb sicher.
Immer und überall: Für Nachrüstung und Neubau
Der S-MATIC cube ist sowohl für die Nachrüstung bestehender Gebäude als auch für Neubauten geeignet. Dank seines flexiblen, modularen Aufbaus lässt er sich optimal an die baulichen Gegebenheiten vor Ort anpassen. Stützen oder Säulen sowie spezielle Grundrisse können problemlos in der Planung berücksichtigt werden. Auch eine Anbindung an bestehende Fördertechnik ist möglich.
Immer in Bewegung: Maximale Prozesssicherheit
Dank des dezentralen Antriebs- und Steuerungskonzepts arbeitet der S-MATIC cube auch dann weiter, wenn eines der Shuttles gewartet werden muss. Für Wartungs- oder Reparaturarbeiten kann jedes Shuttle einzeln aus dem System entnommen werden. Das gewährleistet eine hohe Prozesssicherheit, da der Ein- und Auslagerungsprozess nicht dauerhaft unterbrochen werden muss. Zusätzlich sind die Servicetechniker von Linde MH dank des dichten Servicenetzes schnell vor Ort und sorgen für eine zuverlässige Wartung und Reparatur der Fahrzeuge.
Maßgeschneidert: Für jeden das Richtige
Der S-MATIC cube lässt sich flexibel an individuelle Anforderungen vor Ort anpassen – von der Anzahl der Regale und Reihen, der Ebenen und Lagerkanäle bis hin zur Anzahl der Shuttles und Aufzüge. Sämtliche Komponenten des Systems sind modular aufgebaut und lassen sich bei Bedarf erweitern. So entsteht für jeden Anwendungsfall und jeden Raum die optimale Lösung. Auch Sonderwünsche lassen sich problemlos berücksichtigen. So kann der S-MATIC cube beispielsweise auch im Kühlhaus eingesetzt werden. Das ermöglicht es, Waren bei einer konstanten Temperatur zu lagern. Das Ergebnis ist ein 4-Wege-Paletten-Shuttle-System, das passgenau auf die individuellen Anforderungen zugeschnitten ist.
Hauptsache sicher: Ein geschlossenes System
Als vollautomatisches, in sich geschlossenes System gewährleistet der S-MATIC cube ein Höchstmaß an Arbeitssicherheit. Mitarbeiter müssen das System nicht betreten und können es bequem über die Software steuern. Zusätzliche Sicherheitsmaßnahmen, wie der automatische Stopp bei Türöffnung, sorgen für maximalen Schutz.
